　　把微型真空泵用于物体吸附时，实际上是用泵对吸盘抽真空后吸住物体，因此，必须选择真正意义上的微型真空泵，如VAA、PK、PC、VCA、VCH、PH 等系列产品，而不能选用气体取样泵。

　　例如：有种微型高负压泵,它的绝对压力(线KPa，假设吸盘有效面积为：1 平方厘米，则理论上能提供的抽吸力压强就是：

　　(即用这个吸盘，VCH 理论上能在垂直方向吸附住0.91 公斤重的物体！

　　假如吸盘有效面积为：2 平方厘米，则可以吸附住0.91 乘以2 公斤重的物体；

　　另外，从上式可以看到，吸附力的大小理论上与泵的流量无关，但在实际使用中与流量参数是相关的。

　　在这种情况下，微型真空泵的流量越大，泄漏量所占的比例越小，越有利于泵维持较高的真空度，从而得到更大的吸附力。

　　嘿，你知道真空吸盘的吸力计算公式吗？这可真是个神奇又有趣的东西啊！就好像是一个隐藏在工业世界里的小魔法。

　　真空吸盘的吸力啊，那可不是随随便便就能确定的，它有自己的一套计算公式呢。

　　想想看啊，我们平时看到那些用真空吸盘轻松吸起各种东西的场景，是不是觉得很神奇？其实这背后都是这个计算公式在默默发挥作用呢！它就如同一个无声的指挥家，让真空吸盘在工作中发挥出最大的效能。

　　比如说吸盘的面积，面积越大，是不是就好像有更大的力量去抓住东西呀？这就好像是一只大手和一只小手去抓苹果，大手肯定能抓得更牢嘛！还有真空度，这可是关键因素之一呀，真空度越高，那吸力自然也就越强啦，就好像是给这个魔法注入了更强大的力量。

　　再想想，如果我们要吸起一个很重很重的东西，那得需要多大的吸力呀！这时候，这个计算公式就派上大用场啦，它能告诉我们需要怎样调整各种参数，才能达到我们想要的效果。

　　而且哦，这个计算公式可不是一成不变的，它会根据不同的情况和需求进行调整和优化呢。

　　真的，真空吸盘吸力计算公式真的是太重要啦！它让我们能够更好地利用真空吸盘这个神奇的工具，让它在各种领域发挥出巨大的作用。

　　无论是在工业生产中，还是在我们日常生活的一些小细节里，它都在默默地贡献着自己的力量呢。

　　吸盘挂重物压强公式首先，考虑一个吸盘与水平平面上的粗糙物体的接触表面，由于接触表面的不平坦性，只有一小部分面积能够真正接触到被吸附的物体。

　　根据大气压与吸盘内部气体压强的差异，会产生吸附力，使吸盘紧贴在物体表面。

　　根据牛顿第二定律，吸附力可以表示为：F=ma其中，m为吸盘与物体重物的质量，a为重物的加速度。

　　在吸盘上考虑一个面积为dA的微小面元，微小面元上受到的压力可由以下公式表示：dF=PdA将dA替换为吸附面积A，将dF替换为吸附力F，得到：F=PA由于吸附力与重物的质量平衡,因此可以将吸附力F替换为mg，其中g为重力加速度。

　　P=mg/A这个公式表示了单位面积上所承受的压力与重物的质量、重力加速度以及吸附面积之间的关系。

　　吸盘挂重物压强公式是一个非常重要的物理公式，在实际应用中有着广泛的应用。

　　比如，我们可以根据这个公式来设计吸盘的结构和材料，以提高吸附力；也可以通过这个公式来计算吸盘的最大吸附力，从而确定吸盘的工作范围。

　　总之，吸盘挂重物压强公式为我们解决各种吸盘相关问题提供了重要的理论基础。

　　从顶面吸取0.5千克工件时，吸盘的面积是多少？ 吸垫的压力为40,000 Pa。

　　真空压力的吸附力与吸附物和吸盘的吸附面的摩擦力即为维持物体的力（吸附力）

　　科研、医疗、实验室、仪器仪表等行业常常要采用微型气泵来进行物体吸附，但微型气泵有微型真空泵、气体取样泵、微型气体循环泵、微型抽气打气两用泵等多种形式，具体该怎么选型呢？把微型真空泵用于物体吸附时，实际上是用泵对吸盘抽真空后吸住物体，因此，必须选择真正意义上的微型真空泵，如VAA、PK、PC、VCA、VCH、PH等系列产品，而不能选用气体取样泵。

　　公式如下：F≈10-2(101－P绝对压力)S吸盘面积上式中，F：理论吸附力大小，单位：Kgf(公斤力)P：绝对压力：为微型真空泵的绝对真空度，单位取：KPa(千帕)S：吸盘面积：为吸盘有效面积，单位取：cm2(平方厘米)例如：有种微型高负压泵VCH，它的绝对压力(线KPa，假设吸盘有效面积为：1平方厘米，则理论上能提供的抽吸力压强就是：0.01(101－10) 1＝0.11 Kgf/ cm2即用这个吸盘，VCH理论上能在垂直方向吸附住0.91公斤重的物体！如果吸盘有效面积为：2平方厘米，则可以吸附住0.912公斤重的物体；……如果换成PH，则理论上能提供的抽吸力压强就是：0.01(101－25) 1＝0.76 Kgf/ cm2实际使用中，常常有人用微型真空泵来吸附纸片等轻薄物体，则可以用VM、VAA(等真空度低一些的。

　　科研、百度医疗、实验室、仪器仪表等行业常常要采用微型气泵来进行物体吸附，但微型气泵有微型真空泵、气体取样泵、微型气体循环泵、微型抽气打气两用泵等多种形式，具体该怎么选型呢？把微型真空泵用于物体吸附时，实际上是用泵对吸盘抽真空后吸住物体，因此，必须选择真正意义上的微型真空泵，如VAA、PK、PC、VCA、VCH、PH等系列产品，而不能选用气体取样泵。

　　公式如下：F≈10-2（101－P绝对压力）S吸盘面积上式中，F：理论吸附力大小，单位：Kgf（公斤力）P：绝对压力：为微型真空泵的绝对真空度，单位取：KPa（千帕）S：吸盘面积：为吸盘有效面积，单位取：cm2（平方厘米）例如：有种微型高负压泵VCH，它的绝对压力(线KPa，假设吸盘有效面积为：1平方厘米，则理论上能提供的抽吸力压强就是：0.01(101－10) 1＝0.11 Kgf/ cm2 即用这个吸盘，VCH理论上能在垂直方向吸附住0.91公斤重的物体！如果吸盘有效面积为：2平方厘米，则可以吸附住0.912公斤重的物体；……如果换成PH，则理论上能提供的抽吸力压强就是：0.01(101－25) 1＝0.76 Kgf/ cm2 实际使用中，常常有人用微型真空泵来吸附纸片等轻薄物体，则可以用VM、VAA等真空度低一些的。

　　真空吸盘吸力计算公式计算吸盘的吸力：吸力=S * P / μ其中：S--吸盘面积（cm2），P 为气压（kg/cm2），μ为安全系数=2.5例：线mm时,单个吸盘的吸力为12.56KG。

　　该计算条件为：线 吸盘水平吸持物体，物体表面平整粗略经验公式：半径（cm）平方值即吸力（Kg）单位换算：1MPa=10bar=10 kg/cm2，（1 bar=0.1MPa= 1 kg/cm2）1Kpa=10 mbar=0.01 kg/cm2= 1 0g/cm2，1 mbar =0.1Kpa=0.001 kg/cm2= 1 g/cm2，理论起吊力（吸附力）1)水平起吊时，根据真空压力计算起吊力：F＝0.1APF：理论起吊力（N）A：吸盘的吸附面积（cm2）P：线)垂直起吊时真空压力的吸附力与吸附物和吸盘的吸附面的摩擦力即为维持物体的力（吸附力）F＝μ0.1APF：理论起吊力（N）μ：摩擦系数A：吸盘的吸附面积（cm2）P：真空压力（-kPa）摩擦力根据吸附物，吸盘的材质，吸附物的表面的粗糙程度等会有很大变化。

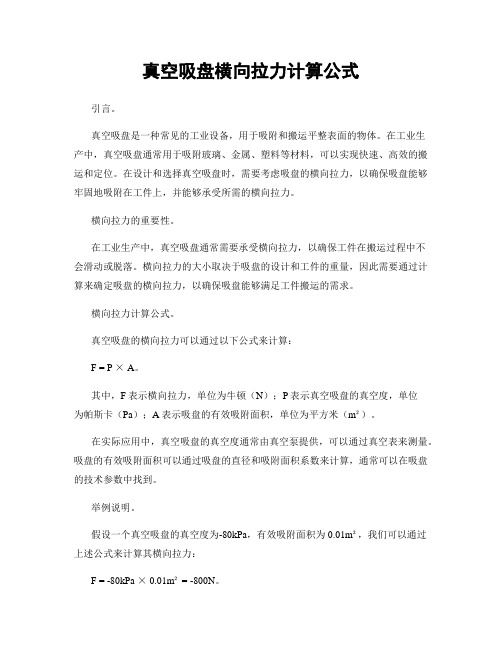

　　在工业生产中，真空吸盘通常用于吸附玻璃、金属、塑料等材料，可以实现快速、高效的搬运和定位。在设计和选择真空吸盘时，需要考虑吸盘的横向拉力，以确保吸盘能够牢固地吸附在工件上，并能够承受所需的横向拉力。

　　1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。

　　2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。

　　3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

　　其中：S--吸盘面积（cm2），P为气压（kg/cm2），μ为安全系数=2.5

　　该计算条件为：线 ??????????????吸盘水平吸持物体，物体表面平整

　　单位换算：1MPa=10bar=10kg/cm2，（1bar=0.1MPa=1kg/cm2）

　　真空压力的吸附力与吸附物和吸盘的吸附面的摩擦力即为维持物体的力（吸附力）
