　　稳流迷你线、新为诚VLY微型真空泵，系至新推出的五腔微型真空泵，流量非常平稳，低脉动，平均流量、峰值流量基本相当(都是3.7LPM)可见一斑，比原来的VUY、SVUY等三腔泵更平稳；

　　2、新为诚VLY微型真空泵，标准版搭配品质无刷电机，可长期连续运转，电机寿命上万小时，满负载寿命可达约5K小时；在某些色谱分析仪、测硫仪等仪器配套，看重成本但又要兼顾品质场合，较受欢迎；

　　3、新为诚VLY微型真空泵，抽气口可带大负载，甚至堵死都可正常工作；还可在MAX负压下带压启动，不干扰周围电子元器件、不污染电源、可靠性高......

　　4、新为诚VLY微型真空泵，标准版、品质版对环境温度耐温更强，从其他系列同版本的耐温环境：0-50℃，免费提升到：-10-50℃，性价比更高！

　　5、新为诚VLY微型真空泵，标准版可通过PWM信号，改变占空比来改变电机转速、调节流量；有转速反馈信号可实时监控泵转速高低，方便实现闭环控制，使系统更加智能化。

　　a1、允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护，可任意方向安装；

　　1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

　　2、该系列微型泵启动电流稍大，为保证泵的正常运转，所配直流稳压电源电流应该超过 2A(12V型号)/2.5A(24V型号)，例如VLY30S-24V就应该选24V3A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的12V5A/JF-24V3A电源。

　　(1)版本：该微型泵目前仅推出标准版，后续将陆续推出简化版、品质版，请关注新为诚官网、微信公众号、小程序等，规格、参数变化等恕不一一通知，谢谢。

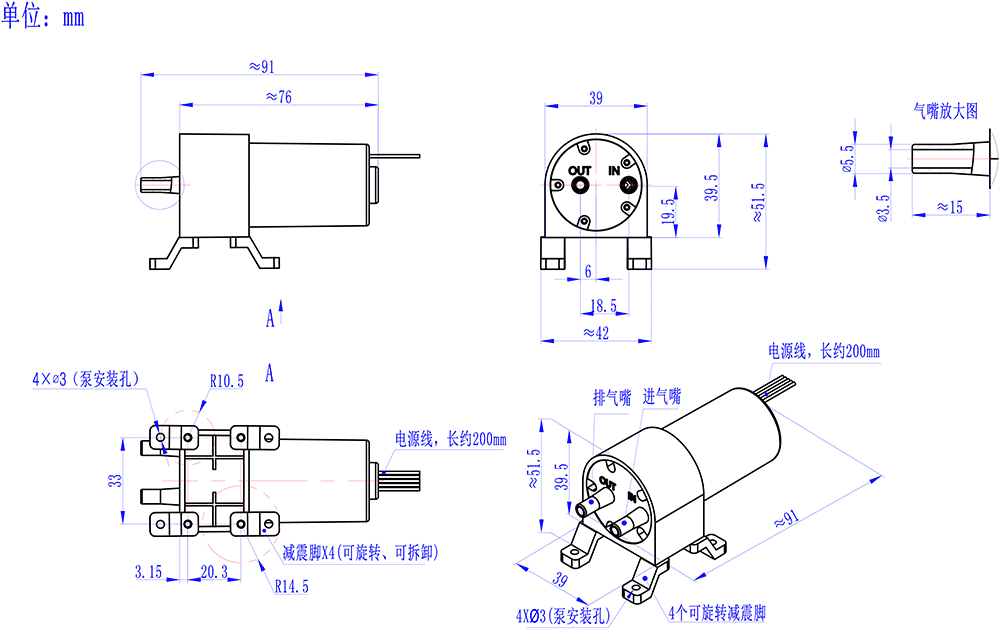

　　(3)具体区别请见3.2版本说明。4、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。5、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))；6、【体积、接管】：(1)泵体积(长×宽×高，包容尺寸，单位mm)：约91×39×51.5(含减震脚)；(2)抽、排气嘴尺寸(mm)：ø3.5(内孔)×ø5.5(外径) 接口形状：直通式(抽排气嘴一样)；材质：尼龙；(3)建议接管(mm)，ø4×ø8硅胶管；(4)重量：约135克(含减震脚)；(5)泵体上有抽、排气口标识，使用前请一定取下防尘帽。版本说明该系列目前有1个版本

　　1、★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

　　在清洁无腐蚀的实验室内，泵满负载(完全堵塞抽气口，排气口保持畅通，直通大气)、昼夜不停地连续运行；环境温度5℃～30℃，随气候波动；相对湿度小于90%，随气候波动。

　　4、品质版噪音数据以后会更新。简化版与标准版噪音更大，不作具体数据规定、不作检验标准。

　　1、环境：工作环境温度为-10℃～50℃。工作环境的相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

　　2、介质：输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

　　该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如VLY30S-24V(标准版+高温介质型)。

　　(2)泵的排气端必须保持通畅，不能有负载，否则请选择F25N或 SFNY或 F35或 F50或 F60系列产品。

　　2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该系列的标准版及品质版(搭配品质无刷电机)。本身就属于低电磁干扰产品，其低干扰性能还要优于有刷电机定做的低电磁干扰型号。

　　3、真空度值越小抽吸能力越强，详见微型线℃、标准大气压下的峰值流量，我们全部简称“流量”。

　　主体材质为增强尼龙，与介质要接触的材质有：增强尼龙、PP塑料(聚丙烯)、EPDM橡胶，结构强度可靠，有一定的耐腐能力(请根据接触材料进一步判断泵对所抽取气体的耐受性）。

　　虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

　　当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

　　(1)以上压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考，不作为产品验收依据！

　　(2)曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

　　(3)从大数据分析，微型泵的版本越高，该曲线越有参考价值：品质版标准版简化版。

　　例如，用信号发生器输出一个方波信号，高电平为2.5V，必须设置直流偏置电压为1.25V(相当于设置了低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在20kHz，信号发生器正极接VLY泵的蓝线；负极接黑线(电源负极，公共负极)，初始低电平占空比为80%(不宜过低，万一负载较大，有可能启动不了，而不是不能调速)，可调节占空比改变电机转速，占空比和转速成正比(如果是高电平的占空比，那就是和转速成反比)......

　　(1)当不需要使用调速功能时，红色线接电源正极，黑色线、蓝色PWM信号线一起连接电源负极；(2)建议引出地线可靠接地，绿色线和黄色线)微型泵将以额定转速进行工作。出厂时已经按照定速接线拧在一起。

　　(1)如需使用PWM调速功能，需要使用支持PWM信号输出的上位控制器(函数信号发生器、MCU、PLC等控制器)；(2)将信号源输出连接蓝色PWM输入信号线，并将PWM信号源地与直流电源负极进行连接。绿线和黄线必须绝缘包扎。

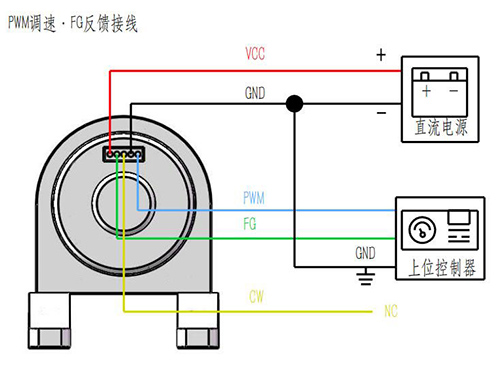

　　(1)当需要使用PWM调速功能，并通过FG信号监控泵运转情况或进行反馈控制时，需要使用支持PWM信号输出、FG信号输入和启停控制的上位控制器(MCU、PLC、上位机等控制器)；(2)将信号源输出连接蓝色PWM输入信号线，并将PWM信号源地与直流电源负极进行连接，绿色FG信号反馈线连接上位控制器输入端；黄线必须绝缘包扎。

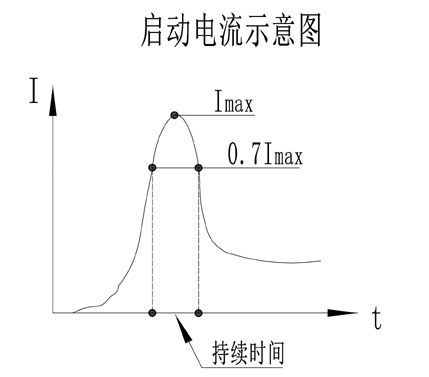

　　(1)该系列泵MAX启动电流为＜2A(12V)/＜2.5A(24V)，持续时间约100ms。

　　(2)电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。(3)启动电流曲线在抽气口和排气口直通大气的工况下测得，不同泵之间存在个体差异。该曲线为统计数值，仅作为用户确定供电系统时的技术参考，不作验收数据。(4)鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

　　a.如客户从新为诚公司选配电源，则可选配12V5A/JF-24V3A（约60W/72W)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备12V5A/24V6A及以上开关直流稳压电源。(5)在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

　　1.该产品不具备防水、防尘、防爆性能，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！7.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！2、安装孔为自攻螺钉孔，不易反复拧紧、拆卸，不然会导致安装松动、不可靠。

　　(2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。

　　(1)原理：通过调节旋钮，改变阀开口度，配合不同管路，可以达到调节微型泵负压、正压或者流量的目的；
